◇ 本仪器为工业超声波无损探伤设备，不可以用于医疗检测；

◇ 使用本仪器的人员必须具备专业无损检测知识，以保证安全操作；

◇ 本仪器必须在仪器允许的环境条件下使用，尤其不可在强磁场、强腐蚀的环境下使用；

◇ 在使用过程中请按照本手册的介绍正确使用，保证安全操作，避免不必要的损失；

◇ 出现故障请与本公司联系，切勿自行拆卸修理。

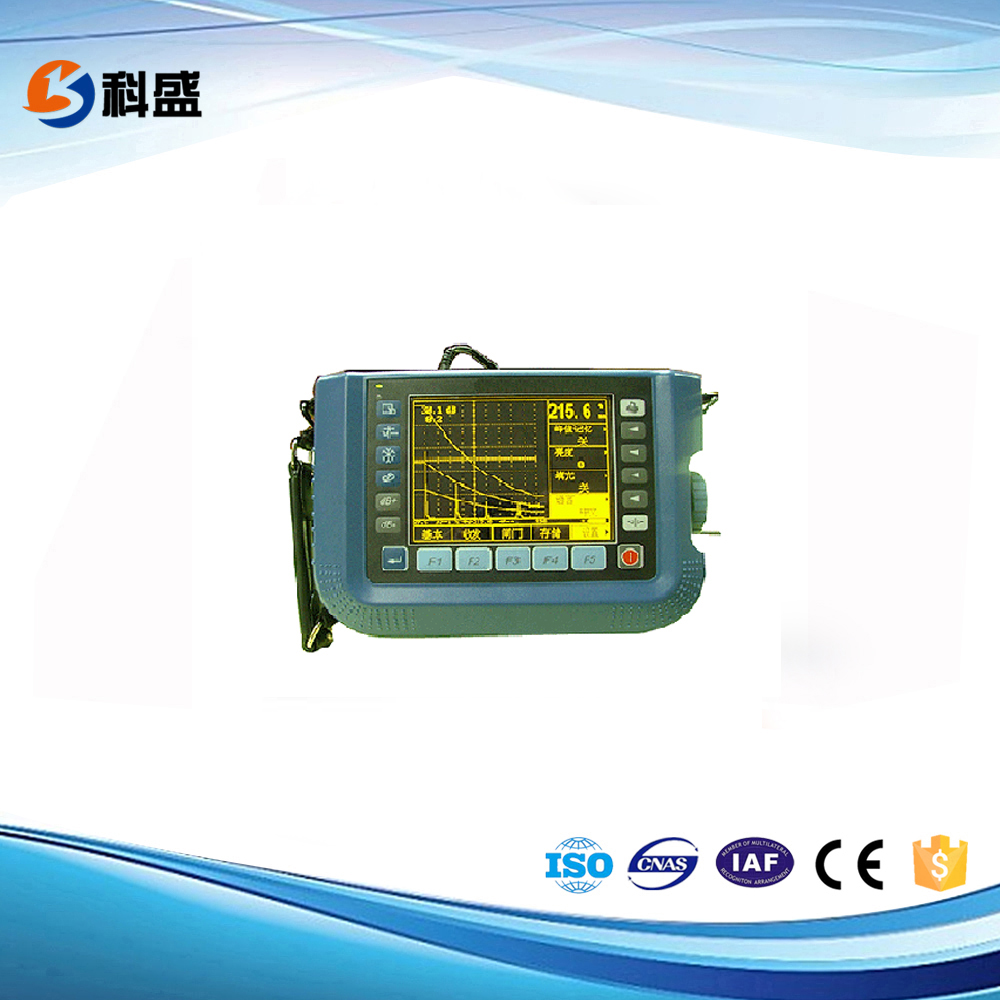

SUD580系列概述

SUD580型号支持的功能/性能如表1所示。表1 型号功能列表

◇ 仪器特点

SUD580系列超探仪产品是全数字式超声波探伤仪，高速度、高精度、高效率、可靠性高、综合性能好、实时操作。采用技术，现场性能卓越。大容量电子硬盘，可性保存。

多通道探伤，可通道另存，便于探伤。

大容量波形存储，可波形调用。

高速、长时间探伤过程录像。

全中文显示，菜单式操作，多个快捷键，数码飞梭旋钮。操作便捷，技术。

真彩色液晶显示屏，可根据环境选择仪器配色方案，屏幕亮度可自由设定。

可拆卸式电池供电，可在线充电，亦可脱机充电。可边工作边充电。电池更换方便。可长时间在野外作业而无忧虑。其体积小，重量轻，便于携带。

◇ 发射脉冲

脉冲幅度和宽度可调，使探头工作在状态。

阻抗匹配可选，满足灵敏度及分辨率的不同工作要求。

四种工作方式：直探头，斜探头，双晶，透射探伤。

◇ 放大接收

实时采样：高速ADC，充分显示波形细节。

检波方式：全波、正半波、负半波、射频。

闸    门：双闸门读数，支持时间闸门与声程闸门。

增    益：0-110dB多级步距可调。可分别调节基本增益、扫查增益、表面补偿，方便探伤设置。支持增益锁定，支持自动增益。

◇ 报警类型

    闸门进波、闸门失波、曲线进波、曲线失波4种类型可选

◇ 数据存储

设有存储快捷键，便于操作。可存储10-100个探伤通道；100-1000个波形存储；10-20段5分钟录像、可快速另存、调用、回放与删除。

◇ 探伤功能

波峰记忆：实时检索缺陷波，记录缺陷值

回波包络：对缺陷回波进行波峰轨迹描绘，辅助对缺陷定性判断。

裂纹测深：利用端点衍射波自动测量、计算裂纹深度。

B型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。

孔    径：在直探头锻件探伤工作中，对缺陷的大小进行自动计算即Ф值自动计算功能。

DAC、AVG：直/斜探头锻件探伤找准缺陷波自动计算Φ值，可分段制作。

动态记录：快捷检测实时动态记录波形，存储、回放。

缺陷定位：水平值L、深度值H、声程值S。

缺陷定量：根据设定基准灵活显示。

缺陷定性：通过包络波形，人工经验判断。

曲面修正：曲面工件探伤，修正曲率换算。

◇ 实时时钟记录

日期、时间跟踪记录，并存储。

◇ 通讯接口

高速USB接口提供传输。

◇ 屏幕保护

待机时，仪器屏幕会降低亮度或自动关闭，可使仪器省电，延长使用寿命

3、技术参数

SUD580型号的技术参数详见表2。

表2 型号技术参数列表

4、仪器主机  标准配置：

整机2年免费维修，耗材除外。

1.     SUD580数字超声波探伤仪主机

2.     锂电池组

3.     3A/9V电源适配器

4.     探头连接电缆

5.     直探头2.5MHzø20

6.     斜探头5MHz 13×13K2

7.     背包   1, 耦合剂 1 , 中文说明书及文字资料1 ,  电脑连接线缆 1 ,  通讯软件(探伤报告
